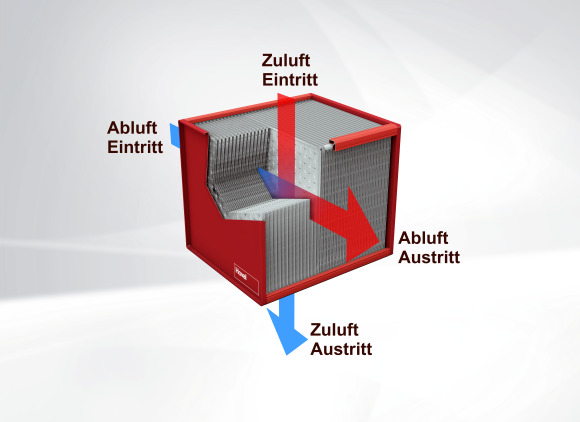

Der Plattenwärmetauscher in der Ausführung F von Hoval ist für den Einbau in Lüftungs- und Klimageräte und für Anwendungen in der Prozesstechnik konzipiert. Der Energierückgewinner ist in verschiedenen Größen erhältlich, für Luftleistungen von rund 2000 bis 100000 m³/h.

Reduziert CO2-Emissionen
Geringere Investition für Wärmeerzeugung und Wärmeverteilung
Montagefertiges Produkt mit Bypass und Klappen
Optimal abgestimmtes System (Tauscherpaket, Bypass, Klappen)

Ihre Vorteile

  • bewährt: seit Jahren für verschiedenste Anwendungen, auch in der Prozesstechnik, die optimale Lösung
  • einmalig: Einzeltauscher bis Baugröße 160 erhältlich
  • hygienisch: Kondensat fließt in allen Richtungen ab
  • gleichmäßig: unregelmäßige Strömungsbeaufschlagungen gleichen sich aus
  • individuell: vielfältiges Zubehör

Technische Informationen

  • zuverlässig: Eurovent- und hygienezertifiziert
  • stabil: Differenzdruckstabilität bis 2000 Pa
  • dicht: Falzverbindung zwischen den Aluminiumplatten
  • flexibel: Breite in Schritten von 1 mm beliebig wählbar
  • sicher: keine elektrischen Anschlüsse notwendig
  • einfach: 45°-Eckprofile erleichtern den Einbau und reduzieren die Diagonalabmessungen
  • schnell: einfaches Handling aufgrund doppelter Abkantung der Seitenwände

Gehäuse

Das Tauscherpaket wird in ein Gehäuse eingebaut, das aus Eckprofilen und Seitenwänden besteht.

  • Die Ecken des Tauscherpakets werden mit Dichtmasse in den Eckprofilen verklebt.
  • An die Eckprofile werden die Seitenwände geschraubt. An die Wände können direkt andere Bauteile geschraubt oder genietet werden.
  • Die Eckprofile sind aus Aluminium, die Seitenwände aus korrosionsbeständigem Blech.

Tauscherpaket

platte-f

Das Tauscherpaket besteht aus Aluminiumplatten mit V-förmigen Abstandsrinnen. Das Plattenprofil ist in ausführlichen Versuchsreihen bezüglich Rückwärmzahl, Druckverlust und Stabilität optimiert worden. Die Platten sind über einen formschlüssigen Falz miteinander verbunden. Das führt am Lufteintritt und -austritt zu mehrfacher Materialdicke. Sie macht das Tauscherpaket hochstabil.
